Особенности проектирования очистных сооружений канализации

Обзор разновидностей очистных сооружений канализации: устройство, плюсы и минусы, правила монтажа (СП)

При установке очистного оборудования для сточных вод необходимо учитывать нормы, документы. Чтобы грамотно поставить очистное сооружение необходимо учитывать также размер площади, сделать расчеты, составить план. После подготовительных работ можно приступать к установке. Для новичка это будет нелегко. Поэтому лучше обратиться за помощью к специалистам.

Принцип действия очистных сооружений канализационной системы: этапы

Механическая стадия очищения стоков:

На первой стадии очистки сточные воды попадают в специальную емкость. Бак компенсирует высокую нагрузку в пиковые часы. А сильный насос размеренно нагнетает подходящий объем воды для прохождения всех степеней очищения.

Затем вода поступает в цех машинного очищения. До 75% загрязнений устраняется непосредственно на данном стадии. Тут имеется ряд устройств для удаления большого мусора:

  • Решетки и сита
  • Песколовки
  • Жироловки

Биоочистка может представлять собой отдельную конструкцию и также может быть главной стадией в целой системе по очистке сточных вод.

Данные бактерии насыщаются вредоносными загрязнениями. Как результат происходит очищение воды. Биологическое очищение исполняется в пару стадий:

  • Аэротенк
  • Цех очистки воздуха
  • Вторичные отстойники
  • Обработка осадка

Виды систем очистки канализации

Представляет собой комплекс инженерных сооружений, который эффективно справляется с очисткой стоков. Рассмотрим схему работы.

Применяя насос (если есть уклон он не понадобиться) стоки из дома через проложенные трубы проникают в септик. В емкости совершается процедура отстаивания, брожение в анаэробных (при нехватке воздуха). Благодаря локальной очистки происходит очищение около 65%.

К данной цифре необходимо добавить не растворенные фракции. Они залегают на дне емкости. Осветленные подобным способом стоки продолжают очистку уже естественным методом в постройках подземной фильтрации, а нерастворимые фракции вывозят ассенизатором.

Септики

Местная очистная конструкция, назначенная для обустройства независимой от центральных сеток канализационной системы. Ключевые цели септика- временное накапливание стоков с их дальнейшим фильтрованием.

Функционирование каждого очистного устройства основывается на правилах гравитационного отстаивания и биологического фильтрования.

Поскольку активно развивается биотехнология, то для очистки массово используют ферменты — вещества, выполняющие функцию катализаторов в живых организмах, а также биологические фильтры. Если говорить про фильтры, то здесь важное значение имеет загрузка.

Загрузка биофильтра характеризуется соответствующими главными параметрами: вышиной слоя, удельной площадью поверхности, пористостью и плотностью загрузки.

Очищение проходит четыре этапа:

По трубе стоки поступают в 1 резервуар либо отсек. Тут совершается грубая очистка от взвешенных больших элементов. Тяжелые взвеси (песчинки) садятся на дно камеры. Легкие фракции (жиры) поднимаются наверх и направляются в другую камеру.

Разложение тяжелых элементов.

На дне камеры нечистоты начинают бродить, распадаются до 3 суток. В итоге получается плотная консистенция, СО2 и Н2О.

Стадия повторной очистки.

В другой камере происходит процесс разложения загрязнений еще раз. В определенных конструкциях для очистки воды на этой стадии за счет влияния микроорганизмов, вещества проходят процесс распада на химические и органические объединения.

Здесь важно учитывать конструкцию. Чистая вода далее выкидывается в землю, и использоваться как вода для полива. Когда уровень очищения не полностью окончен, то стоки вновь продолжают стадию очистки, а конкретно доочистку через инфильтрат, дренажную конструкцию, фильтрационное поле.

Инфильтрат нужен для полного очищения вод и их вывод в почву. Благодаря своей системе, устройство реализовывает вывод воды на небольшую глубину земли.

Аэротенки

Эти конструкции обычно имеют форму прямоугольника. В емкости производится биохимическое очищение. Резервуар оснащается аэратором.

Эта система позволяет стокам с илом насыщаться кислородом. А это важное условие для аэробных бактерий. Рассмотрим, как функционирует устройство:

  • Загрязненные стоки проникают в центральную часть системы. Другими словами -1 камера.
  • После частичного очищения воды перекачиваются с помощью струйного насоса в аэротенк. Здесь сточные воды перемешиваются с активным илом.
  • После поступления в сооружение в виде проточного резервуара стоки переливаются во 2 резервуар. При этом микроорганизмы вместе с илом, которые находятся на дне, вернутся в емкость прямоугольного сечения — аэротенка.
  • Во 2 емкости стоки остаются дальше. Здесь происходит заключительный этап очистки. Так как микроорганизмы постоянно множатся, их число за определенный период не уменьшается, а результативность очистки аэротенка лишь возрастает.

Другие

Главное задание очистных устройств — избежать проникновения вредоносных элементов в находящуюся вокруг среду. Помимо механической и биологической очистки стоков есть еще и другие варианты:

Химический способ очистки представляет собой реагент, который растворяется в воде. В результате появляются хлопья, которые залегают на дне в варианте взвешенных элементов.

  1. Физико-химический способ представляет собою окисление, фильтрование и отведение реагентов. Таким образом, все вещества, в том числе фосфор, азот. А также органические включения удаляются.
  2. Дезинфекция. Влияние ультрафиолета относится к лучшим вариантам дезинфекции.

Биологические фильтры для очистных сооружений

Биофильтр — система, которая включает специальный материал. Через данный материал проходит процесс фильтрации. При этом на поверхности формируется оболочка.

Ключевая часть фильтра — материал, который вы выберете для очищения сточных вод. По виду материала биофильтры разделяют на 2 категории: с объемной загрузкой (щебень, галька, керамзит) и с плоскостной (пластик устойчив к температурному режиму в пределах от шести до тридцати градусов).

Особенности ливневой и дренажной систем канализации

Ключевая цель ливневой системы: скапливать с помощью объединенных желобов и труб, с кровли дождевую либо талую воду. Такая конструкция включает две составляющие: наружная (желоба под кровлей) и подземная (трубы).

Дренажная система важна для сбора избыточного количества жидкости из земли. Главная цель дренажа — не позволить увеличение УГВ, избежать затопления участка.

Автономные очистные сооружения

АОС нужны, когда на участке невозможно подключиться к централизованной системе канализации. Главной задачей таких конструкций считается очищение канализационных вод до уровня, что допустим для сброса в природную среду.

Правила проектирования и главные регламентирующие документы

В ходе проектирования производится определение технического задания, прилагается требуемая проектная документация, собираются разнообразные сведения о текущем состоянии объекта. После выполняется заключение договора на проектирование.

Когда вся информация будет собрана, документы подписаны можно приступать к началу проектирования. На участок приезжает бригада работников и приступает к проектированию очистных построек.

В проект входят чертежи и схемы, а также расчеты, рисунки без которых невозможно будет установить и построить очистную конструкцию При формировании проекта следует обратиться к нормам ГОСТ Р 21.1101, СП 132.13330, СП 18.13330.

Рассмотрим руководство этапов проектирования:

Монтаж канализации может быть сделан качественно исключительно тогда, когда эксперты смогли грамотно сформировать план предстоящей конструкции. Поэтому подготовка важна и выглядит таким образом:

  • выезд на объект для извлечения топографических данных, выполнения пробного очищения;
  • планирование технологии очистки и подбор оснащения;
  • клиент и специалисты уточняют все важные моменты, включая смету на очистные постройки;
  • проект составляется на базе приобретенной информации;
  • окончательное согласование проекта с заказчиком.

Технологические схемы очистных сооружений

Изначально необходимо разобраться в вопросе подбора схемы. При выборе схемы принимать во внимание следующее:

  • возможность сокращения размеров загрязненных сточных вод, возникающих в технологических процессах за счет внедрения безотходных и безводных производств;
  • последовательное применение воды в разных технологиях;
  • условия выпуска производственных сточных вод;
  • удаления и применения осадков и отходов.

Особенности выбора очистных сооружений для частного и общего использования

Установка канализации в загородном доме требует кропотливой подготовки. Проанализируем обстоятельства, которые влияют на выбор очистной конструкции:

  1. Число особ проживающих в доме постоянно. От числа проживающих особ в доме зависит частота применения конструкции.
  2. Залповый сброс (временное поступление в канализацию сточных вод).
  3. Производительность системы очищения. Она высчитывается в м3 либо в л за день. 4. Углубленность залегания трубы.
  4. Из какого материала будет сделана конструкция.
  5. Будет ли зависеть система от электропитания.
  6. Характеристика рельефа (уклоны).
  7. Вид почвы, состав.
  8. Стоит учитывать УГВ, глубину.
  9. Масштабы участка.

Правила обслуживания и реконструкции очистных сооружений: периодичность, основные аспекты

Необходимость обслуживания очистных построек заключается в способности обеспечения исправного функционирования и прочности общего локального комплекса очистных построек. Помимо этого нужно своевременно заметить образовавшиеся недостатки в работе службы эксплуатации.

Очищающие постройки могут дать сбой, причем, даже если вы знаете как ею пользоваться. Бывают ситуации, от которых вы не зависите. К примеру, в результате аварии может поломаться также очистное сооружение. В данном случае лучше обратиться к специалистам.

Кроме того со временем оборудование устаревает. В этом случае понадобится выполнить реконструкцию оборудования. Когда появляются условия, по которым следует осуществить ремонт либо реконструкцию очистных построек компания берет на себя надлежащее решение, разрабатывается особый комплекс выполнения подобных трудов.

Для извлечения комплексного решения необходимы сведения о появлении трудностей, степени засорения, размере стоков. Также новая постройка по очистке может дать сбой.

В данном случае лучше обратиться в компанию, у которой вы покупали конструкцию и докупить добавочное оборудование. К эконом варианту относится применение бактерий.

Большинство владельцев частных домов интересуются как часто можно проводить очистку самого резервуара и когда звонить в сервис. Все зависит от модели очистного оборудования.

Когда вы ощутите противный запах, доносящийся из конструкции, стоит сразу же позвонить в сервис. На примере разных конструкций можно охарактеризовать сколько раз в год проводить переработку сточных вод.

Так, энергонезависимый септик нетребователен и потребует слива воды и остатков раз в год. Твердые остатки залегают на дно емкости.

С подобным очистным оснащением нужна не лишь откачка осадка, однако, и верная переработка. Невзирая на то, что энергонезависимый септик имеет простую структуру все же при любых сбоях в работе лучше позвонить специалистам.

Читайте также:  Водосток из канализационных труб: эффективно и экономно

При круглогодичном применении, аэробный септик необходимо осматривать до двух раз на протяжении целого года. Однако смены компонентов оснащения не потребуется. К тому же важно проверять хотя бы раз в месяц уровень очистки стоков. Следите за тем, чтобы оттуда не доносились неприятные запахи, а также не было разных включений.

Так, самое лучшее решение от избавления сточных вод — покупка специальной очистной конструкции. С таким оборудованием в частном доме вы будете жить комфортно. Если есть какие-то вопросы о процессе установки очистных сооружений, то всегда можно обратиться за помощью к специалистам.

Проектирование очистных сооружений сточных вод.

Очистные сооружения (ОС) – сооружения, предназначенные для очистки сточных вод перед их сбросом в сети централизованной канализации, либо в водные объекты – канавы, ручьи, реки и озёра.

Необходимость в разработке проекта и монтаже очистных сооружений появляется тогда, когда сточные воды сбрасываются в водоём (если на территории отсутствуют централизованные сети канализации), а также если степень загрязнения сточных вод выше допустимого предела, установленного оператором централизованных сетей канализации. В случае сброса в водоём ливневых стоков они тоже подлежат обязательной очистке.

Очистные сооружения делятся на различные категории.

  1. По назначению:
    • для очистки бытовых сточных вод,
    • для очистки промышленных сточных вод
    • для очистки дождевых (ливневых, поверхностных) сточных вод (ОСПС – очистные сооружения поверхностного стока).
  2. По способу исполнения:
    • Очистные сооружения комплектной поставки,
    • сборные очистные сооружения.
  3. По количеству обслуживаемых потребителей:
    • локальные очистные сооружения (ЛОС)
    • комплексные очистные сооружения (КОС).

Отдельно можно рассматривать очистные сооружения для индивидуальных жилых домов – как самые простые в изготовлении.

Технологий очистки сточных вод существует довольно много, можно выделить основные:

  • механическая,
  • химическая,
  • биологическая.

При этом биологическая очистка подразделяется на аэробную и анаэробную.

Отдельно можно выделить очистные сооружения, работающие по мембранной технологии (мембранный биореактор, МБР).

В зависимости от состава вод, подлежащих очистке, применяются их различные виды и комбинации.

Самый простой вид очистных сооружений – для очистки стоков от индивидуальных жилых домов. Состав сточных вод в этом случае стандартный, расходы невелики, серьёзный проект на систему не требуется, и потому заказчику остаётся только выбрать одно из множества готовых «коробочных» решений.

Если же очистные сооружения необходимо установить на водовыпуск от промышленного предприятия, кафе, ресторана, сельскохозяйственного объекта или централизованной канализации населённого пункта – перед проведением работ обязательна разработка проекта и согласование его с уполномоченными инстанциями на территории Санкт-Петербурга, Ленинградской области или иного региона, в котором осуществляется строительство.

Особенности проектирования очистных сооружений сточных вод

Когда проект разрабатывается отдельно на очистные сооружения (это актуально при их значительной производительности – от 2000 м3 в сутки), то проектные решения по очистным сооружениям выполняются в составе подраздела «Технологические решения» (для стадии «Проектная документация» шифр …ИОС7, для «Рабочей документации» – ТХ). Если же очистные сооружения разрабатываются в составе проекта строительства или реконструкции некоего другого объекта и не являются основным объектом проектирования – их относят к подразделу «Сети наружного водоотведения» (…ИОС3 и …НВК соответственно).

Специалисты нашей компании имеют опыт разработки всех перечисленных выше категорий очистных сооружений, производительностью до 100 000 м3 в сутки. В проектах применяется оборудование компаний из России, Финляндии, Германии, Чехии – в зависимости от конкретных задач, предпочтений заказчика и стоимости строительства. По различным выполненным проектам получены заключения государственных и негосударственных экспертиз, а также необходимые согласования – Невско-Ладожского бассейново-водного управления и Росрыболовства (для проектов в Санкт-Петербурге и Ленинградской области). Для проектов в других регионах перечень согласующих ведомств отличается, но принцип процедур остаётся таким же.

В случае проектирования очистных сооружений большой производительности мы всегда готовы выполнить обязанности генерального проектировщика, то есть запроектировать их «под ключ».

Проектирование канализационных очистных сооружений хозяйственно-бытовых сточных вод

Если вам необходим проект канализационных очистных сооружений хозяйственно-бытовых сточных вод или проект реконструкции – мы готовы предложить оптимальные технологические решения с применением самого современного оборудования (как импортного так и отечественного производства) на основании технико-экономического сравнения вариантов.

Наш опыт в области проектирования объектов водоотведения и комплексный подход позволяет нам предлагать конкурентную цену и обеспечивать гарантированный результат. Мы выполняем полный комплекс работ от сбора исходных данных, согласований и экспертизы, до авторского надзора и ввода в эксплуатация.

Канализационные очистные сооружения

Канализационные очистные сооружения хозяйственно-бытовых сточных вод – это комплекс инженерных сооружений направленный на удаление загрязнений, содержащихся в бытовых сточных водах.

Городские биологические очистные сооружения это стратегически важный объект в инфраструктуре города, который помогает обеспечивать достойный уровень социально-экономического развития и поддерживать благоприятную экологическую обстановку в регионе.

Локальные очистные сооружения – это сооружения очистки сточных вод малой производительности, как правили поставляемые комплектно заводом производителем, имеющие соответствующие сертификаты. Применяются как правило для очистки стоков коттеджных поселков, малых сельских поселений, не больших промышленных предприятий.

Состав очистных сооружений в каждом рассматриваемом случае индивидуальный и требует кропотливого инженерного подхода профессионалов.

Определение производительности очистных сооружений

Определение производительности очистных сооружений выполняется на основе подробного рассчитанного баланса водоснабжения и водоотведения всего города с учетом фактических нагрузок от абонентов и планируемых нагрузок на основании документов о территориальном планировании. Наши специалисты имеют опыт проектирования очистных сооружений производительностью от 10 м.куб/сутки до 1 000 000 м.куб/сутки.

Выбор технологической схемы очистки

Выбор технологической схемы очистки, количество ступеней очистки, подбор параметров оборудования выполняется профессиональными инженерами технологами с применением современных программных средств моделирования, на основании статистических данных материалов лабораторных анализов стока предоставленных заказчиком

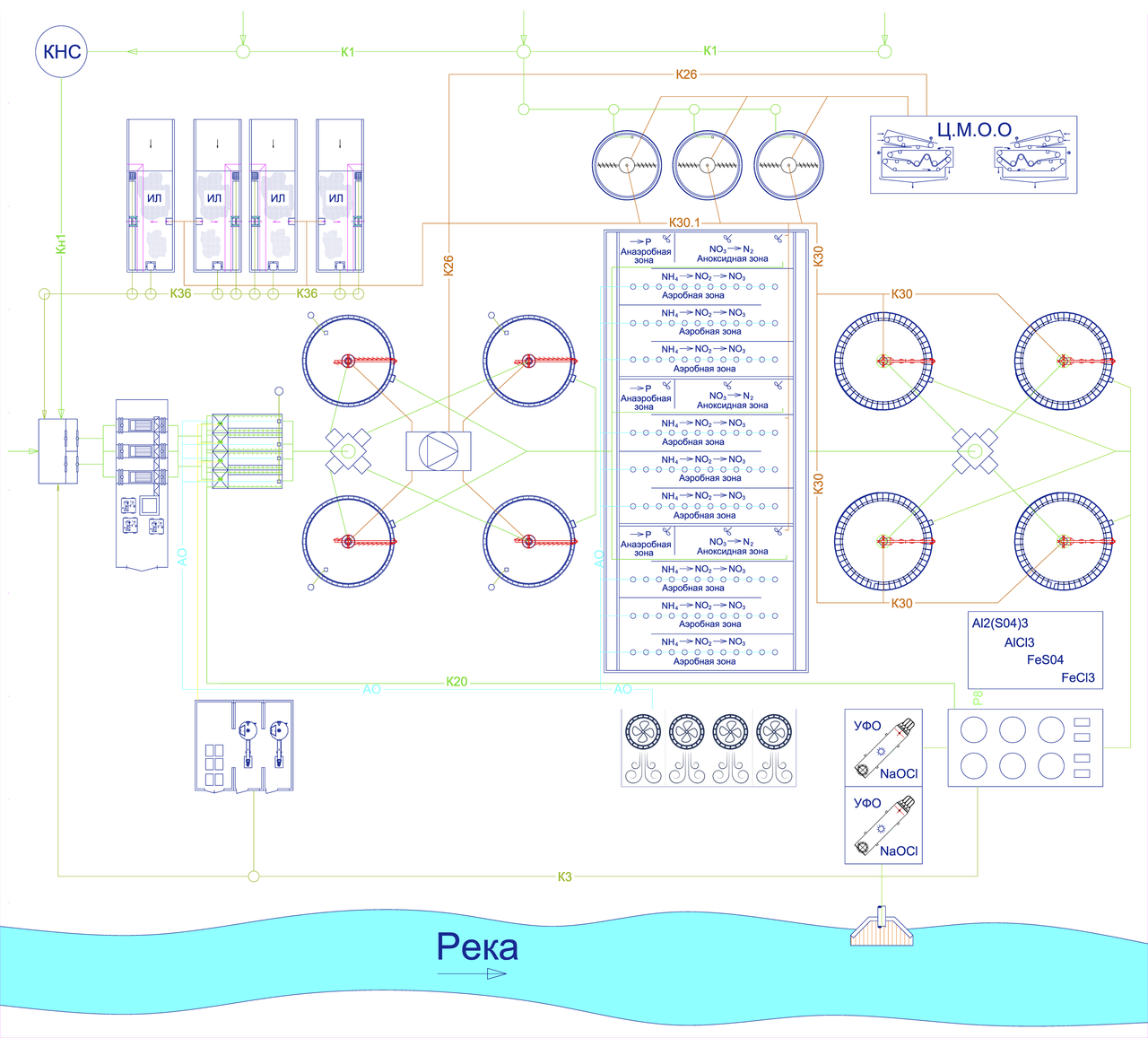

Гидравлическая схема очистных сооружений

Гидравлическая схема сооружений рассчитывается исходя из рассматриваемой площадки размещения очистных сооружений, с учетом рельефа местности, это один из самых важных этапов, так как одна из основных статей затрат на эксплуатацию сооружений это затраты на перекачку. При расчетах мы стараемся максимально возможное количество технологических процессов выполнить в самотечном режиме. Наши специалисты могут оказать вам содействие при выборе площадки для размещения очистных сооружений канализации.

Как правило очищенные сточные воды сбрасываются в ближайшие водоемы через специальный выпуск.

Качество очистки регламентируется действующим законодательством в области охраны окружающей среды.

Перечень исходных данных для проектирования очистных сооружений канализации (хозяйственно-бытовых сточных вод)

  1. Градостроительный план (если очистные планируются не на территории предприятия).
  2. Требуемая производительность или данные по потребителям (абонентам) для расчета.
  3. Данные по неравномерности поступления стоков (режим работы абонентов).
  4. Статистические данные анализов поступающих сточных вод или данные по потребителям (абонентам) для расчета по нормативным требованиям.
  5. Условия поступления сточных вод (самотечная система; напорная, через КНС)
  6. Условия сброса очищенных сточных вод (выпуск в водоем; городскую канализацию; на рельеф).
  7. Материалы инженерных изысканий (геология, геодезия, экология, (при проектировании выпуска – гидрометеорология) (полный объем изысканий требуется при прохождении экспертизы проектной документации).
  8. Требования о разбивке на этапы строительства, пусковые комплексы, исходя из постепенного роста объемов сбрасываемых стоков от застраиваемой территории.

Цены на проектирование очистных сооружений

Стоимость проектых работ определяется по справочникам базовых цен и уточняется на этапе переговоров.

Предварительная стоимость разработки проекта очистных сооружений приводим в таблице.

Проектирование канализационных очистных сооружений: этапы и особенности

В основе монтажа установок, очищающих канализационные стоки, лежит проектирование канализационных очистных сооружений. Этот процесс должен проходить в соответствии с расположением объекта и особенностями его работы. При этом разрабатываются материалы, без которых невозможно строительство.

Этапы разработки проекта

Установки, на которых проводится удаление вредных примесей или загрязнений из ливневых, а также канализационных стоков, устанавливают в нескольких случаях:

  • Предполагается сброс сточных вод в ручей, реку или озеро.
  • Сточные воды имеют недопустимую степень загрязнения.
  • Предполагается вывод в водоем ливневых стоков.

Разработка проекта очистных сооружений для канализационной системы — это сложный процесс.

Исходно-разрешительная информация

Получить разрешение на монтаж и установку очистных конструкций можно только после предоставления исходно-разрешительных материалов. Для этого выполняют следующие действия:

  • Изучить генплан земельного участка.
  • Прочитать технические условия на поставку тепла, воды и электричества.
  • Исследовать место строительства.
  • Изучить план местности.

В исходных технических материалах содержатся следующие данные:

  • Расходы сбрасываемых сточных вод с описанием основных характеристик.
  • Поступающие стоки, их отвод и способы очистки.
  • Место выхода очищенных стоков.

Принимая во внимание собранные данные, специалисты более точно выполняют проектирование очистных сооружений канализации, правильно выбирают технологическое оборудование для сборки, рассчитывают размер участка под строительство.

Выбор места под строительную площадку

Место строительства очистного комплекса для стоков канализации выбирает заказчик, согласовывая с контролирующими ведомствами.

Выполнение инженерно-геологических изысканий

На этом этапе проводятся проработки по изучению плана местности, рельефа и грунта на участке, определению возможных мест соединения систем очистки и водоотведения. Инженерно-геологические изыскания проводятся в соответствии с Санитарными Правилами и стандартами.

В техническом отчете – результате проводимых мероприятий — содержатся данные о свойствах грунта на основе геологических исследований, характеристики физического и географического типа на участке строительства.

Составление технического задания

Проектирование очистных сооружений канализации на одном из этапов предполагает составление технических заданий. Здесь содержатся данные о следующем:

  • Проводимые разработки конструкторского плана.
  • Технические, экономические показатели.
  • Технология сборки конструкции.
  • Проводимые проектные мероприятия, изыскания.
  • Требования к степени удаления загрязнений.
  • Процессы, требующие обязательной автоматизации.
  • Инженерное обеспечение.

Проектирование канализационных очистных сооружений предполагает расчеты и составление балансовых ведомостей. Проект помогает правильно выбрать оборудование, найти пути подвода труб, рассчитать их пропускную способность, составить схемы, чертежи, спецификации, разработать план расположения коммуникаций.

Читайте также:  На какие характеристики обращать внимание при выборе насоса для канализации в частном доме

Разработка проектной документации

Проектная документация – это важные документы с информацией в виде текстовых документов или графиков. На ее основе принимаются архитектурные, технологические, инженерно-технические решения, без которых невозможно строительство сооружений для очистки сточных вод.

Для типовых проектов одновременно с нормативными документами разрабатываются схемы, графики.

Сложные проработки требуют в первую очередь собрать и подготовить конструкторские материалы, на основе которых разрабатываются рабочие чертежи.

В качестве основного документа применяется Положение № 87 правительства РФ.

Без проектной документации невозможно прохождение государственной экспертизы, по результатам которой получают разрешение на строительство. Экспертная оценка нужна для составления сметы, определяющей затраты на выполнение монтажных или строительных работ.

Прохождение экспертизы

Проектирование канализационных очистных сооружений должно получить оценку экспертной комиссии. Это необходимо для создания безопасных конструкций. Для объектов с финансовой поддержкой из бюджета государства, проводится государственная экспертиза. Объекты частного типа возводятся за счет средств заказчика, поэтому существует независимая экспертиза.

Результатом проводимого мероприятия в обоих случаях является экспертное решение, которое имеет одинаковую силу в случае с государственной или независимой экспертизы.

Рабочие документы

В отличие от проектной документации разработка рабочих документов охватывает большее количество моментов, которые касаются возведения объекта. Все мероприятия, включая проектирование канализационных очистных конструкций, должны соответствовать ГОСТ.

Здесь содержится следующая информация:

  • Ведомость с указанием объема выполняемых работ.
  • Ведомость с указанием необходимого материала, других расходных элементов.
  • Перечень необходимого оборудования.

Подготовка сметы

С помощью сметы определяют затраты на выполнение строительно-монтажных мероприятий. Сметная документация состоит из двух частей:

  • Основная часть – сводная смета на выполнение строительных работ – необходима для получения финансовой помощи для проведения конструкторских разработок.
  • Смета на разные виды работ содержит расчеты в зависимости от статьи расхода.

Проектирование канализационных очистных сооружений позволяет определить тип строительно-монтажных работ или ремонта, получить экономические данные о возводимом объекте и условия его эксплуатации.

Особенности проектирования

При составлении проекта и подготовке рабочих документов должны учитываться требования, которые предъявляются к каждой части строящегося объекта:

  • Канализационные стоки проходят несколько ступеней очистки. Это необходимо для соответствия нормам и требованиям допустимых загрязнений.
  • Надежность, длительная эксплуатация сооружений.
  • Рациональное распределение энергетических ресурсов.
  • Повышение эффективности установок при использовании модульных конструкций.

Очистные сооружения должны соответствовать следующим требованиям:

  • Постоянная проверка качества очистки с использованием отборников проб входящих и выходящих сточных вод.
  • Технологическое оборудование с автоматическими узлами.
  • Наличие байпасных трубопроводов, дающих возможность непрерывно работать станции на случай ремонта или осмотра в целях профилактики.
  • Обеспечение свободного доступа к основным конструкционным элементам и оборудованию для проведения обслуживающих мероприятий.

Проектирование очистных сооружений канализации необходимо для строительства объектов, не причиняющих вред экологии.

Видеообзор:

Проектирование очистных сооружений ОС

Наша компания предлагает проектирование очистных сооружений для бытовых и промышленных стоков всех видов. Постоянно следим за новейшими отечественными и зарубежными технологическими разработками в данной отрасли и новинками оборудования.

Каждый проект разрабатывается индивидуально с применением современных экономически обоснованных технологических решений и хорошо отработанных типовых схем в строгом соответствии со строительными нормативами исогласно требованиям экологии. Используем лучшее оборудование отечественных и зарубежных производителей.

Наш проектный институт, который находится в Москве, имеет богатый опыт в сфере разработки проектов ОС и располагает штатом высококвалифицированных специалистов для выполнения изысканий, инженеров-проектировщиков и конструкторов. Используем в работе современные методы компьютерного пространственного моделирования, что позволяет ускорить темпы разработки проекта и снизить его стоимость за счет оптимизации затрат.

Что включает комплекс работ по проектированию ОС

Компания ООО «ГидроИнжСервис» разрабатывает проекты всех видов ОС различной производительности для автономных систем канализации жилых и промышленных объектов с очисткой стоков до нормативов, позволяющих осуществить сброс в естественный водоем. Проектирует очистку промышленных стоков от опасных для экологии отходов с целью подготовки их к подключению к общегородской канализационной системе по ТУ, которые выдаетМосводоканал.

В работе над каждым проектом решается комплекс задач, включая выбор технологической схемы сооружения, определение его местоположения с учетом особенности местности и минимизации экологических рисков. Последовательно выполняется обследование объекта с изучением технологической документации, проектирование и согласование для получения требуемых разрешений.

При составлении технического задания на разработку проекта комплекса очистных сооружений проводится оценка факторов загрязнений, выполняется расчет требуемой по нормам степени очистки и потребности производительности. При выполнении ТЗ первоначально проводится выбор схемы проектируемого КОС и типа входящих в него сооружений, в которых реализуются технологические операции механической и биологической очистки. Выполняются необходимые изыскания на местности для определения возможного местоположения комплекса с целью рациональной компоновки и снижения энергопотребления. Проводятся расчеты гидравлических потерь вканализационных коммуникациях и каждом сооружении.

Мы проектируем бытовые очистные сооружения для объектов любых масштабов: жилого комплекса, отдельного здания, микрорайона или коттеджного поселка. Для предприятий промышленности различной специализации также разрабатываем проекты станций для очистки концентрированных стоков с преобладанием определенного вида загрязнений. Эффективные схемы локальных ОС разрабатываются нами для мясокомбинатов, маслозаводов, заводов нефтехимии, сельскохозяйственных комплексов, предприятий питания, логистических центров, автозаправок, автосервисных мастерских, автомоек и др.

Технологические схемы ОС бытовых стоков

Наша проектная группа выполняет проектирование канализационных систем и станций, которые выполняют очистку до требуемых по нормам параметров хозяйственно-бытовых стоков, для любых объектов жилого назначения и располагающихся на прилегающих к ним территориях: загородных коттеджей и дач, жилых комплексов, поселков, гаражей, автостоянок, складов, предприятий ЖКХ и т.п. Выбор схемы определяется требуемой степенью очистки от загрязнений для выполнения требований к стокам, которые сбрасываются в водоемы определенной категории или поступают на муниципальные ОС. Требования к составу, характеру и концентрации загрязнений, которые могут поступать в водоемы, нормируются законодательно. Они зависят от назначения водоема по типу использования и его природной способности самоочистки.

Для определения требуемой производительности системы расчеты среднесуточной потребности могут проводиться по расчетному либо приведенному числу жителей. Во втором случае учитывается поступление отходов от жилого сектора и других имеющихся объектов, в том числе, промышленного назначения, от которых стоки в общую поселковую сеть канализации поступаются после прохождения этапа очищения в локальных ОС.

Технологическая схема, обеспечивающая очищение бытовых стоков, обычно требует включения двух стадий: механической и биологической. На первой из них выполняется снижение концентрации загрязнений путем их механического отделения. На начальном этапе они задерживаются решетками, после которых поступают на песколовки либо отстойники. На станциях большей производительности анаэробное сбраживание происходит в метантенках. Для биоочистки используются поля орошения и фильтрации, биопруды, аэротенки, в которых при поступлении кислорода происходит аэробная биообработка с участием бактерий. Для обеззараживания применяются химические методы – хлорирование, а также может использоваться УФ облучение.

Виды типовых проектов ОС объектов бытового назначения

Наша проектная группа использует типовые проекты ОС бытовых стоков, которые разработаны в нескольких вариантах, различных по производительности. Она определяется среднесуточным расходом. При производительности до 300 кубометров в сутки после обязательных решеток в схеме очистки участвуют двухъярусные отстойники, биопруды, иловые площадки, поля орошения, биофильтры. В ОС, рассчитанных на обработку до 10 тыс. кубометров в сутки перед поступлением в отстойник стоки поступают на песколовки вертикального либо горизонтального типа. Выбор схемы осуществляется таким образом, чтобы сделать станцию более компактной.

Высокоэффективные станции очистки большой производительности, которые способны перерабатывать в сутки несколько десятков тысяч кубометров в сутки сточных вод, включают в схему наиболее эффективные очистные сооружения компактной компоновки. Для них, кроме горизонтальных, используются песколовки с движением сточных вод по кругу. Добавляются вакуум-фильтры. Для большей эффективности биоочистки используются аэротенки с принудительной подачей кислорода. Для уменьшения влажности больших количеств образующегося активного ила применяют илоуплотнители. Они позволяют повысить рентабельность его дальнейшей переработки.

На нашем сайте клиент имеет возможность скачать типовой проект КОС КП или ЖК для требуемых параметров производительности и степени очистки. Для каждого варианта составлена ответствующая смета строительных затрат.

Наша проектная группа проектирует компактные энергоэкономные станции очистки бытовых стоков, которые допускают работу при значительных колебаниях нагрузки на систему и обеспечивают стабильное выполнение требований к составу очищенных стоков. Проектирование КОС для микрорайона или поселка выполняем на основании анализа требований производительности и местных условий. В большинстве случаев может быть выбран типовой проект. При необходимости учета особых условий выполняем индивидуальное проектирование.

При разработке проектов КОС для поселков и районов городских поселений мы выполняем проектирование локальных ОС для размещенных на них хозяйственных и промышленных объектов, поверхностного ливневого стокадля канализационных систем парков, автостоянок и т.п.

Разработка проектов локальных очистных сооружений для объектов промышленности

Наша проектная группа предлагает проектирование систем канализации и комплексов ОС для промышленных предприятий различной специализации, находящихся в Московской области или другом регионе. Технологическая схема для каждого объекта выбирается на основании параметров концентрации взвешенных частиц и загрязненности по БПК. Кроме того учитывается рН промстоков, температура и специфический состав загрязнений по химическому составу, наличию нефтепродуктов, жиров др. Необходимая степень очистки зависит от точки сброса промстоков, в качестве которой может выступать естественный водоем либо очистные сооружения поселка.

В рамках работы над проектом нами выполняется всесторонний анализ технологического процесса промышленного производства, комплексное обследование системы канализации объекта при ее наличии и проводятся микробиологические и химанализы сточных вод. ООО «ГидроИнжСервис» разрабатывает схему водоотведения и систему очистки, изучает возможность повторного использования очищенной воды в производственном процессе и успешно реализует ее. Это позволяет наиболее экономно организовать водопотребление предприятия и снизить объем сточных вод. Обеспечиваем безопасность для экологии и строгое выполнение регламентируемых государствомнорм проектирования очистных сооружений. Проводим оптимизацию проекта с целью снижения энергопотребления КОС.

Читайте также:  Как правильно выбрать место и выкопать яму под канализацию

Кроме сооружений, используемых при очистке бытовых стоков, для промышленных и хозяйственных объектов применяется фильтрация на адсорбционных фильтрах, химические и физико-химические методы. В схемах очищения промстоков с большим содержанием нефтепродуктов, а также жиросодержащих жидких отходов используем флотационные методы.

Разработка проекта локальных ОС выполняется нами для конкретных условий функционирования и месторасположения предприятия заказчика. Проводим оптимизацию проекта для снижения энергопотребления и минимизации полезной площади, занятой КОС и подготовленными для утилизации отходами.

Порядок проведения работ и проектная документация

Нашей проектной группой проводится разработка проекта системы канализации и очистных сооружений для всех видов объектов водоотведения. Работы включают этапы предпроектного обследования, проектного предложения, ТЭО выбора технологических схем очистки и сооружений комплекса. На их основе мы разрабатываем технический проект, а также проводим разработку и согласование необходимых природоохранных документов. При проектировании каждого КОС добиваемся обеспечения соответствия нормам, стремимся к уменьшению затрат на строительство и эксплуатационных расходов. Большое внимание уделяем энергоэффективности объектов.

Руководящим документом для строительства выступает разработанный нашей проектной группой на основе технического рабочий проект ОС. Состав входящих в него документов отражает все разделы, необходимые согласнопостановлению Правительства РФ № 87. В том числе, в нем содержится:

  • пояснительная записка с расчетами концентрации загрязнений и необходимой степени очистки по каждому нормируемому показателю, расчеты предельно-допустимых показателей сброса и выброса и технико-экономическое обоснование принятого решения;
  • технологические схемы комплекса;
  • архитектурно-строительная часть;
  • разделы железобетонных и металлических конструкций;
  • определение и согласование точек сброса стоков.

Графические документы технического проекта включают генплан, продольные профили, указывающие движение сточных вод и иловых масс, вертикальные разрезы, а также планы и разрезы очистного сооружения. В рабочий проект входят рабочие чертежи каждого сооружения, и на его основании выполняется составление сметы затрат.

В нашей компании вы можете заказать необходимый проект системы ОС и водоотведения для объекта любого масштаба. Цена и сроки выполнения задачи определяется в зависимости от сложности и трудоемкости проектных работ.

В результате выполненной нами проектной разработки заказчик получает комплект документации, по которому может быть выполнено строительство безопасных для экологии очистных сооружений под его задачи.

Особенности перед проектированием сооружений для очистки сточных вод

Перед началом строительство очистных сооружений в обязательном порядке производится их проектирование, что и позволяет возвести очистные полностью соответствующие заданным характеристикам. При проектных работах учитываются все исходные данные, а сам проект составляется исключительно опытными специалистами.

Проект составляется как при возведении новых очистных, так и при проведении работ по модернизации уже действующего комплекса. Опишем вкратце все основные моменты, которые учитываются инженерами-проектировщиками при разработке очистных для стоков конкретных предприятий.

Только лишь при наличии максимально подробной информации специалист сможет составить качественный проект строительства, что и позволит проводить необходимую очистку промышленных сточных вод обрабатывающих, мясомолочных, нефтехимических, химических и других производств.

Какая требуется информация для составления проекта очистных сооружений

Исходные данные, которые необходимы для проектирования очистных сооружений, можно разделить на 17 основных пунктов.

Весь процесс производства на конкретном предприятии схематично описывается с указанием требований по очистке промышленной воды. В данном случае крайне важно получить как можно более точные данные о технологическом процессе на конкретном предприятии и составе сточных вод. Это и позволит правильно спланировать технологическую составляющую очистных сооружений. Для правильного планирования данной работы специалисты, которые занимаются разработкой проекта, должны иметь большой практический опыт и необходимые теоретические знания, что и позволит им правильно составить проект. Опытные специалисты не только смогут разработать качественный проект, но и дадут ценные советы по организации технологического процесса.

В том случае, если производится разработка проекта строительства очистных сооружений для действующего предприятия специалисты, ответственные за проектную документацию, посещают предприятие и на месте проводят оценку его технологических процессов. Полученная информация даст возможность оптимизировать водоснабжение и в последующем повысить качество очистки промышленных стоков. Составляются проекты технико-экономического обоснования инвестиций проекта и прорабатываются вопросы технического плана.

Оцениваются сроки строительства и последующего запуска в работу очистных сооружений. Получив всю необходимую информацию специалисты проектировщики должны обозначить конкретные сроки завершения строительства очистных сооружений. В данном случае оценивается необходимость срочного строительства и максимально возможное ускорение ввода в эксплуатацию очистных сооружений.

Проводится оценка предполагаемого бюджета работ по строительству эффективной системы очищения промышленных стоков. Проектирование, строительство и монтаж очистных сооружений потребует существенных инвестиций. Без существенных денежных затрат невозможно создать экологически чистое, высокоэффективное и современное оборудование. Опытные специалисты даже при наличии у них исходящей информации смогут максимально точно спланировать минимальный размер инвестиций, который необходим для создания эффективной очистной системы. В ряде случаев проектирование ведется на основании выделенной на проект денежной суммы. В данном случае задачей специалистов-проектировщиков является максимально эффективное использование выделенных на создание системы очистки денежных средств. Возможно создание как механизированных систем очистки, в которых ряд работ, в том числе и непосредственный контроль и управление, выполняется человеком. Современные системы очистки сточных вод подразумевают максимальную степень автоматизации, что избавляет от необходимости выполнения контроля и управления человеком работы всей системы. Однако подобные системы отличаются достаточно высокой стоимостью, что несколько ограничивает их популярность.

Составляется план размещения очистных сооружений на территории промышленного предприятия. Прикладывается копия плана, как самого предприятия, так и расположения будущего очистного строения, рассчитывается площадь выделенной территории. Необходимо оптимизировать занимаемую очистными сооружениями площадь, так как сегодня отмечается нехватка производственных площадей, и зачастую многие крупные промышленные предприятия попросту не в состоянии выделить под новое строительство большую площадь. Использование современных технологий позволяет значительно уменьшить площадь, занимаемую очистными сооружениями.

Выполняться работы по проектированию очистных сооружений на промышленных предприятиях могут как силами специализированных проектных институтов, так и сторонними организациями, специалисты которых предлагают услуги составления качественных проектов. Опытные специалисты оценят наличие на предприятии имеющихся систем по очистке, что позволяет эффективно использовать такие установки в новых модернизированных системах. Тем самым уменьшаются затраты на переоборудование и создание эффективной системы очистки сточных промышленных вод.

Необходимо продумать вопросы последующего сброса очищенных сточных вод. От решения данного вопроса напрямую зависят технологические требования, которые предъявляются к очистным сооружениям и к степени очистки вод. В том случае, если сброс сточных отфильтрованных вод производится в действующий водоем или реку, очистка выполняется в полном соответствии с нормами сброса воды в реки, которые имеют рыбохозяйственное назначение. Всю необходимую информацию по качеству стока можно найти в приказе Федерального агентства по рыболовству за 2010 год №20. В случае сброса вод в систему городской канализации к системе очистке и качеству стока предъявляются уже иные требования. Всю эту информацию необходимо учитывать при выполнении проектных работ.

Контроль за качеством сточных вод осуществляется водоканалом. Именно эта организация и определяет параметры промышленного стока. В последующем установленные требования в отношении качества стока необходимо соблюдать в обязательном порядке. Инженеры, которые занимаются составлением проекта, должны учитывать все эти вопросы, что и станет гарантией качественно составленной проектной документации.

Составляется подробная таблица, которая содержит максимально подробные данные по химическому составу и качеству стоков. Причем данные рассчитываются по каждому из сточных потоков.

В большинстве случаев требуется получить соответствующие согласования и разрешения на строительство очистных сооружений. Получить такие разрешения необходимо в контролирующих и санкционирующих органах.

При составлении проектной документации необходимо учитывать размер платежей на сбрасываемые стоки. Наличие подобной информации позволит предприятию оптимизировать затраты на осуществление своей деятельности.

Рассматриваются вопросы возможности повторного использования очищенных сточных вод в производственном процессе. Зачастую куда дешевле и проще использовать качественную систему очистки стока, что позволит использовать воду повторно, а не платить за ее сброс и последующий забор свежей чистой воды. В последние годы природоохранное законодательство существенно ужесточилось, что вынуждает промышленные предприятия модернизировать используемые очистные сооружения и активно использовать воду и другие ресурсы повторно. Оборотное водоснабжение позволит решить ряд трудностей, которые могут возникать с водоснабжением того или иного предприятия. Однако такое оборотное водоснабжение требует существенных финансовых инвестиций в создание качественных очистных систем.

Проводится оценка обеспеченности необходимыми производственными средствами. Анализируется стоимость используемых ресурсов (электроэнергии, чистой воды, расценки на сточные сбросы и так далее). Вся эта информация оценивается при составлении проектов. Выполняется экономический анализ эффективности модернизации и строительства очистных сооружений.

На завершающем этапе проектирования оцениваются и внедряются пожелания заказчика. В данном случае необходимо использовать всю имеющуюся в распоряжении проектировщиков информацию, что позволит упростить будущую технологическую очистку воды и оптимизирует рабочий процесс.

Следует помнить о том, что работа по проектированию требует от исполнителей оценки различных факторов и наличия у специалистов большого практического опыта. Только лишь обратившись в специализированную компанию подрядчика возможно проектирование и последующий монтаж качественного и эффективного очистного оборудования.

Ссылка на основную публикацию
